JKDS系列多級活塞自動復位

※ 最高壓力150Mpa。
※ 彈簧復位。
※ 超行程警示紅線。
※ 雙級、多級油缸。
※ 外徑小，拉伸力大，適用于狹小空間。
※ 根據工況尺寸需要，可定制加高款。
※ 小規格，單臺，可選配手動超高壓泵站。

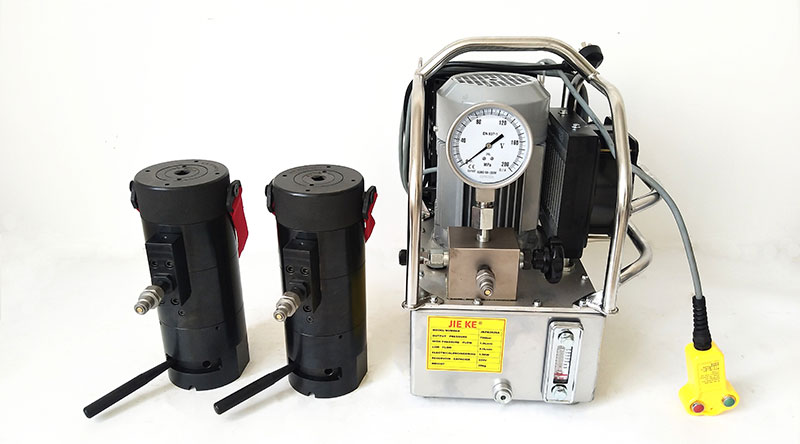

※ 數量多，要求速度快，可選配電動液壓泵站。

所屬分類

多級拉伸器

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

-

+

庫存:



1

服務承諾關于我們

產品描述

參數

雙級、多級 液壓螺栓拉伸器 JKDS系列活塞自動復位

　　以風力發電的風塔為例，螺栓與塔筒空間距離非常小，螺栓強度高，需要的拉伸值大，這就需要雙級甚至多級拉伸器來解決。而且，越來越多的場合需要這種工具來完成螺栓的緊固與拆卸。

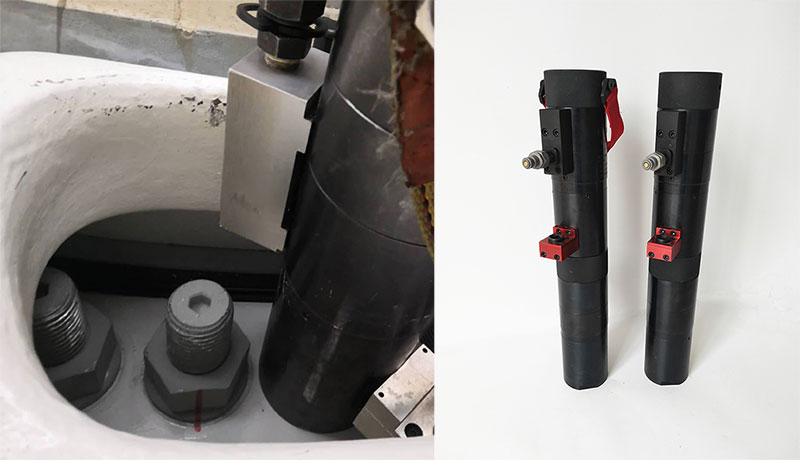

圖為風力發電多級拉伸器實際應用工況
加高型、定制款（尺寸可選）應用于深潛螺栓

齒輪箱驅動內部六方套--旋轉螺母的結構

通過撥桿撥動內部六方套--旋轉螺母--耐用、快速

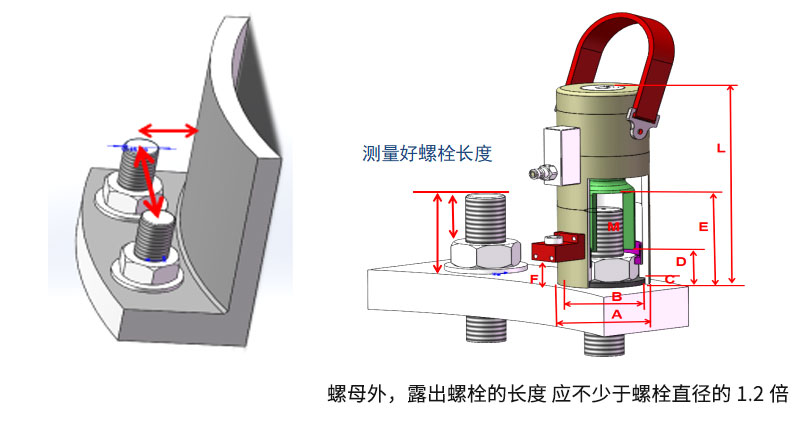

　　購買前測量：螺栓中心距、和螺栓周圍空間尺寸。

　　對照拉伸器外徑（表中A）

可螺栓長度、空間尺寸、特殊需求，均可定制不同規格尺寸的拉伸器。

技術參數：

規格型號	訂貨編號	螺紋標準	螺母 S	拉伸值 KN	基本參數 mm							重量kg
規格型號	訂貨編號	螺紋標準	螺母 S	拉伸值 KN	A	B	C	D	E	F	L	重量kg
JKDS-22	0301022	M22x2.5	32	200	59	44	6	19	50	8	182	3.2
JKDS-24	0301024	M24 x 3	36	290	65	51	8	24	65	8	188	4.5
JKDS-27	0301027	M27 x 3	41	495	74.3	61	12.5	35	77	10	208	5.5
JKDS-30	0301030	M30x3.5	46	615	79	58	20	41	84	25	226	6.8
JKDS-33	0301033	M33x3.5	50	570	84	67	14	29	85	15	235	8.6
JKDS-36	0301036	M36 x 4	55	740	82.5	66	8	35	85	16	230	8.8
JKDS-39	0301039	M39 x 4	60	800	98	78	18	34	95	16	255	12.9
JKDS-42	0301042	M42x4.5	65	908	100.6	82	10	45.8	110	18	268	14.8
JKDS-45	0301045	M45x4.5	70	1200	114	87	39	55	119	40	301	19.8
JKDS-48	0301048	M48 x 5	75	1350	112	92.8	16	53	118	44	301	16.9
JKDS-52	0301052	M52 x 5	80	1450	129	103	28	46	120	40	295	26.2
JKDS-56	0301056	M56x5.5	85	1800	138	109	12	70	165	40	350	37.5
JKDS-60	0301060	M60x5.5	90	2010	138	116	33	64.5	165	40	350	38
JKDS-64	0301064	M64 x 6	95	2210	155	121	37	55	165	40	350	45
JKDS-68	0301068	M68 x 6	100	2600	164	127	40	58	165	40	360	51
JKDS-72	0301072	M72 x 6	105	2880	178	131	45	62	165	41	380	57
JKDS-76	0301076	M76 x 6	110	3320	185	138	45	66	165	41	388	68
JKDS-80	0301080	M80 x 6	115	3610	205	143	48	68	165	40	418	96
JKDS-85	0301085	M85 x 6	120	4200	228	152	55	72	165	45	448	128
JKDS-90	0301090	M90 x 6	130	4650	235	162	59	76	165	45	455	139
JKDS-100	0301100	M100x 6	145	5830	252	179	66	85	160	46	487	160
JKDS-110	0301110	M110x 6	155	6200	266	182	70	90	160	48	498	188

使用要求敬告：非常重要

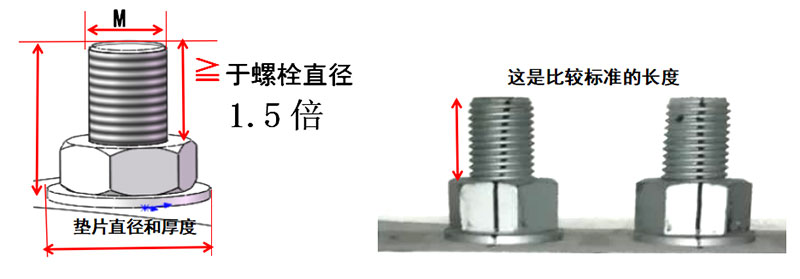

之一：使用前先測量螺栓露出螺母外的螺栓長度，必須≧螺栓直徑的1.5倍，就選擇標準型號。少于1.5倍會因?yàn)槔祛^擰進去的螺扣太少，螺紋總面積承受不住拉力而斷裂，并且拉伸器掉下來還會造成其它傷害。

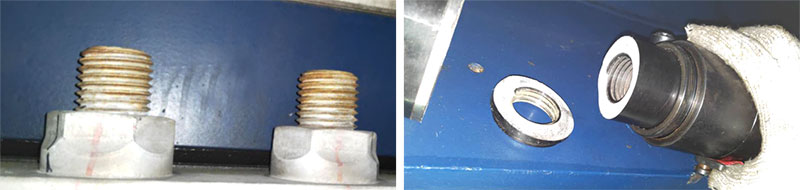

就是這個小于1.5倍的長度，3-4扣螺紋顯然差的太多，拉伸頭被拉斷了

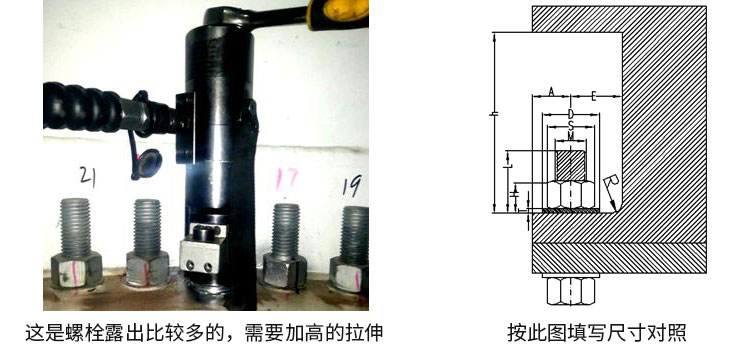

之二：使用前先測量螺栓露出螺母外的螺栓長度，超過螺栓直徑1.5倍的，按照實際長度，選擇加高尺寸不等的拉伸器。因?yàn)槔祛^底部深度是一定的，一定保證有足夠的螺紋配合長度，還要保證支撐座接觸到到法蘭端面。（見下圖，這就是露出相對比較長的螺栓,采購前和使用前，按照右下圖測量各處尺寸選擇拉伸器。）
1，對于相差較少的應急的方法：可以找個10mm一下的墊圈，墊在支撐座底下。
2，螺栓長太多的，請購買合適與螺栓長的加高型拉伸器。千萬不要以不可靠的方法對付使用，以免造成不必要的損失。
