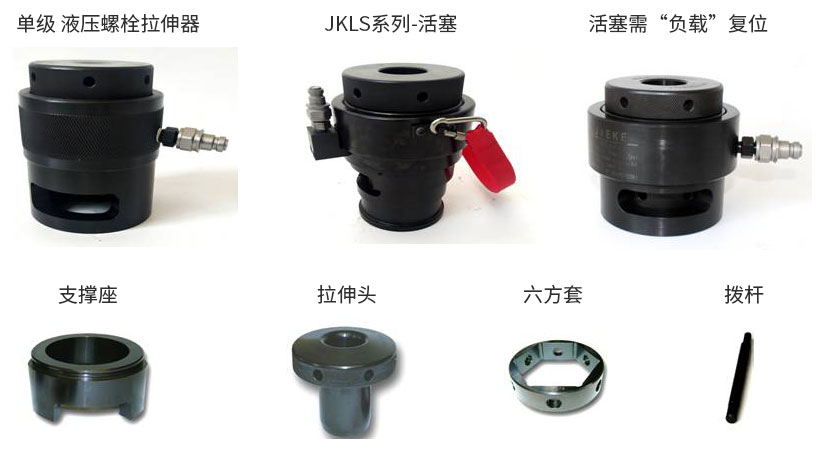

JKLS系列單級活塞“負載”復位

※ 單級油缸。
※ 最高壓力150Mpa。
※ 有超行程警示紅線。
※ 活塞起升后，人工負載復位。
※ 外徑大，拉伸力大，適用于寬綽空間，通過更換拉伸頭，可一機多用。
※ 根據工況尺寸需要，可定制不同款。

所屬分類

單級拉伸器

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

-

+

庫存:



1

服務承諾關于我們

產品描述

參數

空間允許情況下，可一機多用，經濟實惠。

根據空間尺寸、用途，均可定制不同結構和不同拉伸值的拉伸器。

復位方法：拉伸結束后，泄壓，用撥桿順時針方向壓旋拉伸頭，使活塞復位。

以下參數為常規標準型號，用戶可根據實際需求定制，尺寸可改變。

技術參數：

規格型號	訂貨編號	螺紋標準	螺母 S	拉伸值 KN	基本參數 mm						行程	重量 kg
規格型號	訂貨編號	螺紋標準	螺母 S	拉伸值 KN	A	B	C	D	E	F		重量 kg
JKLS-22	0302022	M22x2.5	32	338	80	59	25	28	75	88	8	2.9
JKLS-24	0302024	M24 x 3	36	338	85	66	28	30	78	88	8	3.3
JKLS-27	0302027	M27 x 3	41	460	105	72	30	32	94	108	8	5.5
JKLS-30	0302030	M30x3.5	46	475	106	78	62	36	98	115	8	6.5
JKLS-33	0302033	M33x3.5	50	480	108	86	36	38	100	120	8	8
JKLS-36	0302036	M36 x 4	55	490	115	90	40	42	105	125	10	9.2
JKLS-39	0302039	M39 x 4	60	690	135	98	42	52	120	135	10	12.2
JKLS-42	0302042	M42x4.5	65	850	135	106	46	55	125	138	10	12.8
JKLS-45	0302045	M45x4.5	70	950	152	112	48	58	130	145	12	13.3
JKLS-48	0302048	M48 x 5	75	990	155	128	50	60	135	145	12	15.9
JKLS-52	0302052	M52 x 5	80	1450	172	132	54	56	135	148	15	17.6
JKLS-56	0302056	M56x5.5	85	1550	175	135	60	60	138	152	15	19.5
JKLS-60	0302060	M60x5.5	90	1610	196	145	65	66	145	162	15	22
JKLS-64	0302064	M64 x 6	95	1650	200	150	68	70	148	165	15	23.4
JKLS-68	0302068	M68 x 6	100	1680	202	158	72	75	155	172	15	24.5
JKLS-72	0302072	M72 x 6	105	2130	220	165	75	78	168	188	15	35
JKLS-76	0302076	M76 x 6	110	2450	255	170	80	84	168	202	15	36.5
JKLS-80	0302080	M80 x 6	115	2550	252	175	85	86	175	205	15	39
JKLS-85	0302085	M85 x 6	120	2550	252	185	88	90	178	208	15	42.3
JKLS-90	0302090	M90 x 6	130	2580	255	208	95	98	185	218	15	46.2
JKLS-100	0302100	M100x 6	145	3110	285	238	105	108	198	230	15	49.8
JKLS-110	0302110	M110x 6	155	3700	320	255	115	118	212	248	15	55.3
JKLS-125	0302100	M125x 6	180	4550	350	290	108	130	248	295	15	68
JKLS-130	0302110	M130x 6	190	4700	360	320	108	128	255	305	15	75
JKLS-140	0302100	M140x 6	200	4900	370	338	112	138	260	310	15	88
JKLS-150	0302110	M150x 6	210	5100	380	345	115	140	268	315	15	96

使用要求敬告：非常重要

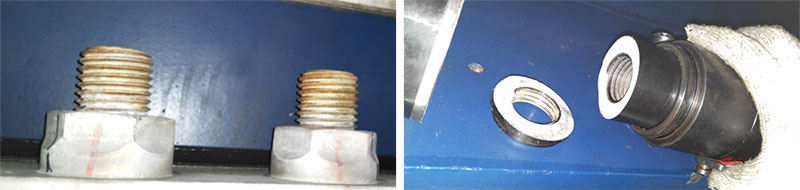

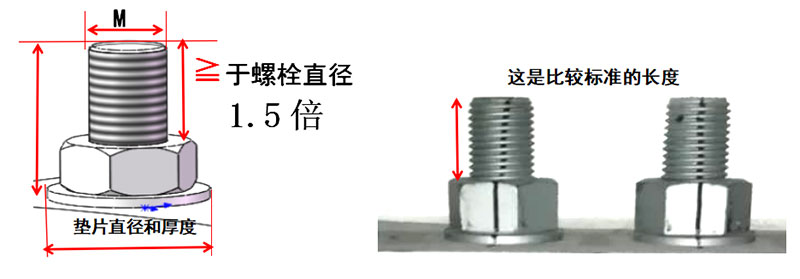

之一：使用前先測量螺栓露出螺母外的螺栓長度，必須≧螺栓直徑的1.5倍，就選擇標準型號。少于1.5倍會因為拉伸頭擰進去的螺扣太少，螺紋總面積承受不住拉力而斷裂，并且拉伸器掉下來還會造成其它傷害。

就是這個小于1.5倍的長度，3-4扣螺紋顯然差的太多，拉伸頭被拉斷了

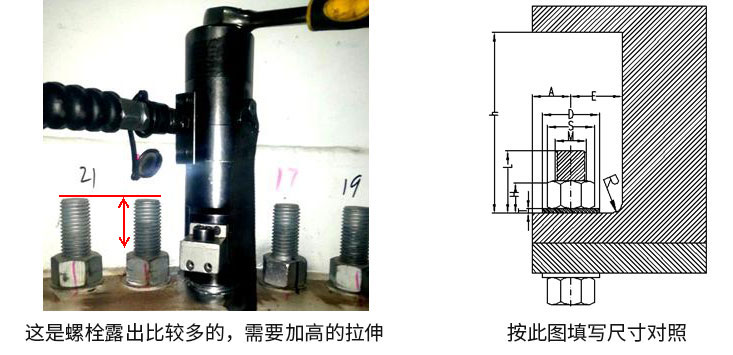

之二：使用前先測量螺栓露出螺母外的螺栓長度，超過螺栓直徑1.5倍的，按照實際長度，選擇加高尺寸不等的拉伸器。因為拉伸頭底部深度是一定的，一定保證有足夠的螺紋配合長度，還要保證支撐座接觸到到法蘭端面。（見下圖，這就是露出相對比較長的螺栓,采購前和使用前，按照右下圖測量各處尺寸選擇拉伸器。）
1，對于相差較少的應急的方法：可以找個10mm一下的墊圈，墊在支撐座底下。
2，螺栓長太多的，請購買合適與螺栓長的加高型拉伸器。千萬不要以不可靠的方法對付使用，以免造成不必要的損失。
